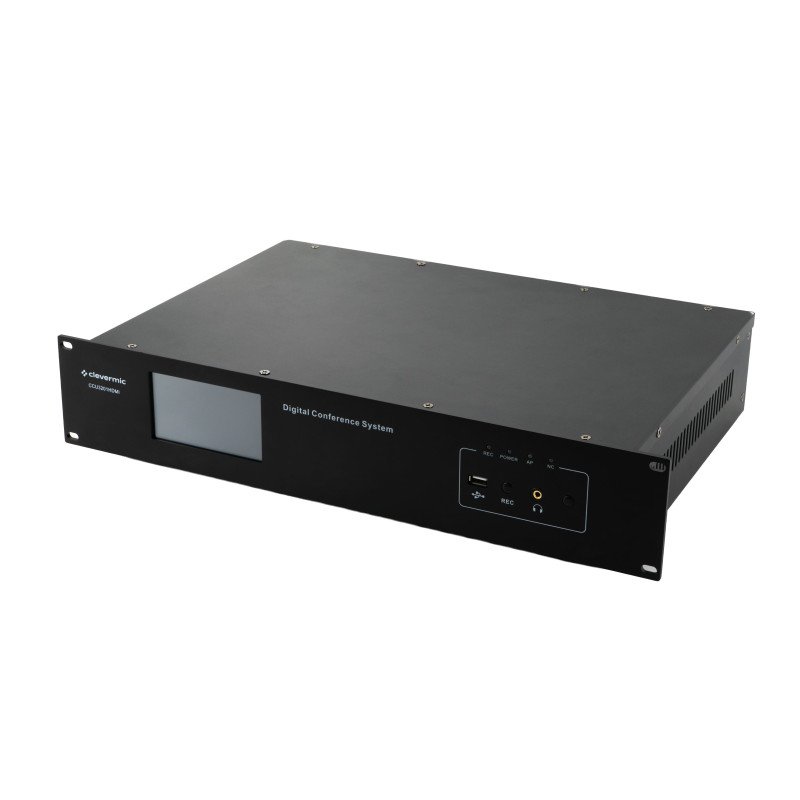

Блок управления конференц-системы CleverMic CCU3201HDMI

Цифровой блок управления конференц-системой с сетевой архитектурой нового поколения

CleverMic CCU3201HDMI — центральный блок управления современной цифровой конференц-системой, построенной на полностью сетевой архитектуре с использованием протокола IEEE Ethernet. Решение предназначено для организации конференций любого масштаба — от небольших переговорных до крупных залов с тысячами участников.

Система сочетает в себе цифровую обработку аудиосигнала, интеллектуальное управление сетью и интеграцию с внешними системами — включая регистрацию участников, управление камерами и централизованное администрирование.

Сетевая цифровая архитектура

Устройство использует IP-архитектуру с автоматическим назначением адресов и управлением по протоколу TCP/IP. Это позволяет строить распределённые конференц-системы с возможностью удалённого контроля через ПК или веб-интерфейс.

Микрофонные пульты подключаются по кабелю RJ45 с питанием по технологии PoE, что упрощает монтаж и обслуживание системы.

Поддерживается опциональная кольцевая топология, повышающая отказоустойчивость системы — при повреждении линии связь сохраняется.

Цифровая обработка и стабильная передача аудио

• Передача несжатого аудиосигнала с частотой дискретизации 48 кГц
• Задержка сигнала менее 5 мс
• Встроенный DSP-процессор с функциями аудиоматрицы, эквалайзера, шумоподавления и задержки
• Адаптивная защита от помех и стабильная работа в сложной электромагнитной среде

Расширенные функции управления конференцией

• До 5300 проводных и 300 беспроводных микрофонов в системе
• Одновременная работа до 8 проводных и 6 беспроводных микрофонов
• Поддержка синхронного перевода до 63+1 каналов
• Функции голосования, регистрации участников, рейтингов и опросов
• Четыре режима работы микрофонов: FIFO, NORMAL, VOICE, APPLY

Интеграция с камерами и внешними системами

Поддерживаются протоколы управления PTZ-камерами PELCO-D и VISCA, включая вызов предустановок прямо с микрофонных пультов.

Система может интегрироваться с пожарной сигнализацией для автоматического оповещения и экстренных сценариев.

Интерфейсы и подключение

• Аудиовходы: RCA, Phoenix
• Аудиовыходы: RCA, XLR
• HDMI: 4 входа/выхода с поддержкой до 4K@30 Гц
• Сетевые интерфейсы: Ethernet, Wi-Fi
• RS-232 для централизованного управления
• USB для записи конференций

HDMI-входы 1–4 предназначены для подключения видеокамер, а выходы 1–4 используются для дублирования видеосигнала. Система автоматически определяет активную камеру и выводит соответствующее изображение. Настройка логики переключения выполняется через специализированное программное обеспечение для Windows.

Поддерживается передача видеосигнала с разрешением до 4K@30 Гц, глубиной цвета 8/10/12 бит и максимальной скоростью передачи до 3 × 3,4 Гбит/с, что обеспечивает стабильную и качественную обработку видеопотоков.

Надёжность и резервирование

Система поддерживает горячую замену компонентов и автоматическое восстановление конфигурации после переподключения. Возможна работа в режиме резервирования двух блоков с автоматическим переключением при сбое.
